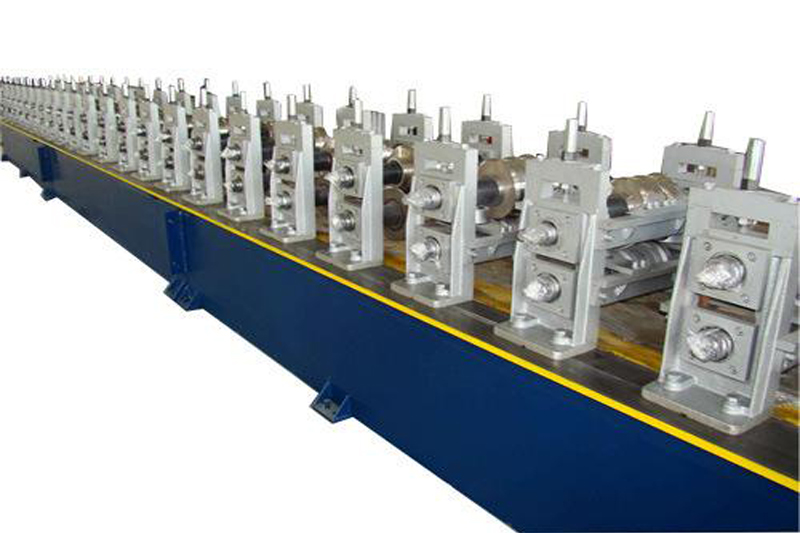

冷彎成型機設備(英文名稱：[1]Cold Roll Forming Machine)、鋼珠滑軌機軋輥設計制造特點：

1、各道次平均受力原則，全線滾輪平均受力，磨損均衡，延長軋輥使用壽命。

2、軋輥采用C12MoV 材料是利用其耐磨性能，但具體的強度與硬度是矛盾的，熱處理時要利用C12MoV的紅硬性，淬火后，兩次甚至三次回火才能達到硬度。

3、軌道圓弧部位是滑軌核心部位，前幾道壓成型后的圓弧位，在后道次軋折立邊時，應對已成型的圓弧，通過上下軋輥或橫輪，進行有效管束保護，不然，材料在拉伸過程中圓弧位一定會變化，R變小成為三角形，鋼珠不到底，兩點接觸產生噪音，R變大時，配合軌產生晃動，滑軌使用時軌跡模糊，受力不均，滑軌變形，縮短壽命。

4、滾壓穩(wěn)定性問題，生產中經(jīng)常碰到材料在滾道中左右偏擺的問題，實際上是單組滾輪受不對稱，左邊受力大，材料往右邊偏擺；右邊受力大，材料往左邊偏擺。

解結的方法是：

a：變形區(qū)中性層計算準確，變形區(qū)內用料計算準確，滾輪加工對稱度好。

b：不變形區(qū)域盡量不受壓（如滑軌底部），裝配時上下滾輪各區(qū)域間 隙保持一致。

c：材料咬入前，應根據(jù)前道滾壓狀態(tài)，設置引導斜口，在穩(wěn)定受壓前，材料在滾內滑移平穩(wěn)。

5、生產中彎曲扭曲的問題，主要是受力不平衡產生的，左右受力不平衡，左右彎曲，上下受力不平衡，產生扭曲。解決方法：設計受力均衡，加工準確，安裝調整方便。

6、滾輪加工準確度是關鍵，為此，專門制作專用工具在投影儀下，放大20倍進行檢測。

7、主傳動邊，采用滾子錐軸承，確保主軸徑向跳動在0.04MM以內外，保證主軸不會左右竄動，普通球軸承自身存在間隙，在準確傳動中不能避免軸向竄動。
